電力系統運行中，由于外部線路遭受雷擊、瞬時短路、中斷等故障，可能會引起企業內部電網的相鄰線路發生短路故障，或者由于大型電動機啟動等原因，導致電壓出現短暫而顯著的波動后又恢復穩定，這種現象通常被稱為“晃電”。

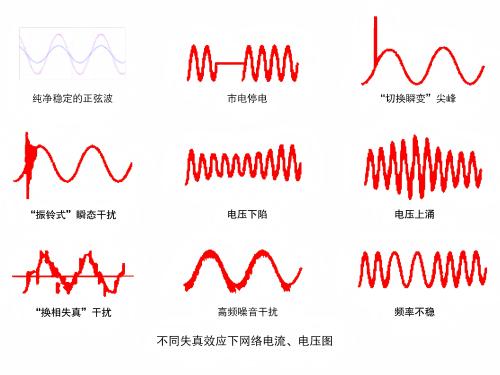

晃電現象通常有以下幾種表現形式：

A、電壓突變，包括驟降和驟升，持續時間通常在0.5個周期至1分鐘之間，電壓可能上升至標稱電壓的110%至180%，或者下降至標稱電壓的10%至90%。

B、電壓閃變，即：電壓波形的包絡線呈現出規則性變化，或者電壓幅值發生一系列隨機變化，這種現象通常表現為人們視覺上對電壓波動導致的照明異常的感知。

C、短時斷電，即：持續時間為0.5個周期至3秒的供電中斷。

常規意義上講，治理從源頭到生產線，再到單臺設備乃至電氣控制元件，成本隨層級深入而顯著降低；基于成本效益和效果，建議在設備末端或其電氣控制元件進行治理；因?yàn)檫@樣成本更低且效果相同，治理重點是解決低壓系統中設備的電壓暫降問題。

一、接觸器回路的晃電問題治理方案

UPS供電：利用不間斷電源（UPS）確保電源側的穩定供電；

防晃電接觸器：選用具備防晃電功能的接觸器，以減少晃電對電路的影響；

再起動控制：通過電動機保護器等設備，在二次控制回路中實現對電動機的再起動控制；

抗晃電裝置：應用專用模塊對接觸器進行保持和控制，以增強電路對晃電的抵抗力。

二、變頻器、軟起動晃電治理方案

多數變頻器配備了過壓、欠壓以及瞬時停電保護功能，變頻器的逆變部分通常采用IGBT作為其核心器件，在遇到電壓下降或停電的情況下，變頻器能夠維持短暫的運行時間TD。然而，如果電壓下降或停電的持續時間TOTD超出了預設的安全范圍，變頻器將啟動自我保護機制，停止運行。

變頻器常見治理方案：UPS供電、變頻器自啟動、直流支撐技術、控制電路失壓再起動、軟啟動器廣泛應用于工業領域，特別是在45kW以上的大功率電機場合，它集成了軟啟動、軟停車以及多種保護功能，旨在確保電機在啟動過程中平穩無沖擊，避免啟動時產生過大電流，從而保護電機的正常運行并延長其使用壽命。

與變頻器相比，軟啟動器本質上是一個電壓調節器，不具備頻率和速度調節的能力；盡管如此，變頻器幾乎涵蓋了軟啟動器的所有功能；因此，適用于變頻器的晃電再啟動功能的HDA-SDVR-200型號，同樣適用于軟啟動器的晃電再啟動。

綜上所述，在選擇一款合適的抗晃電模塊時，需要考慮功率和電流參數、穩定性和響應速度、保護功能、可靠性和耐用性等方面；最終解決電機和變頻設備晃電停機等問題，提高電力系統的穩定性和可靠性。
