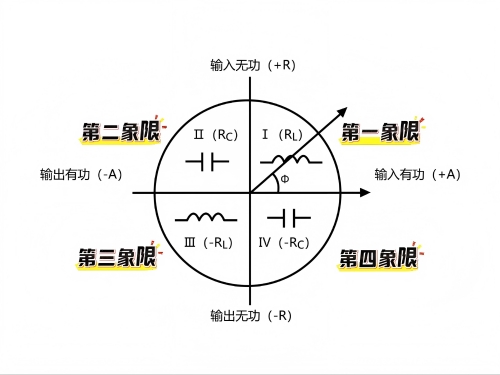

智能電能表左上角的十字坐標，構建起了一個精妙的數學模型：橫軸代表有功功率 P（左負右正）；豎軸代表無功功率 Q（上正下負）；這兩條相互垂直的軸線，將坐標平面劃分為四個象限。

一象限（+P，+Q）：輸入有功功率、無功功率，電網向用戶送電，電流滯后于電壓，用戶為感性負載。

二象限（-P，+Q）：當光伏發電量超越企業自身用電量時，用戶搖身一變成為發電端，不僅向電網反送有功功率，同時還從電網獲取無功功率。

三象限（-P，-Q）：當企業內部負載近乎為零，且具備強大的發電能力時，企業便如同一個獨立的發電廠，不僅向電網輸送有功功率，還輸出無功功率。

四象限（+P，-Q）：企業從電網獲取有功功率保障設備運行，卻向電網反送無功功率，用電性質為容性負載，通常是由于電力電容過補償導致。

對于傳統工業企業，通過分析第一、四象限的用電數據，能夠優化無功補償裝置的配置；對于新能源發電企業，第二、三象限的數據則是評估發電效益、協調余電上網的關鍵依據。
